Фильтры сетчатые дренажные жидкостные предназначены для полной или частичной очистки перекачиваемой нефти и других жидких продуктов от механических примесей, посторонних предметов, глины, парафино – смолистых отложений и окалины, устанавливаемые на трубопроводах НПС магистральных нефтепроводов и технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслях промышленности с условными проходами от 80 до 1200 мм и номинальными давлениями 1,6; 2,5; 4,0 и 6,3 МПа.
Для фильтров, устанавливаемых на трубопроводах с номинальными диаметрами от 600 до 1200 мм и условным давлением до 16 МПа, габаритные и присоединительные размеры устанавливаются конструкторской документацией. Фильтры применимы для оборудования, при работе которого размер твердых частиц механических примесей и жидкости не должен превышать 200 мкм.

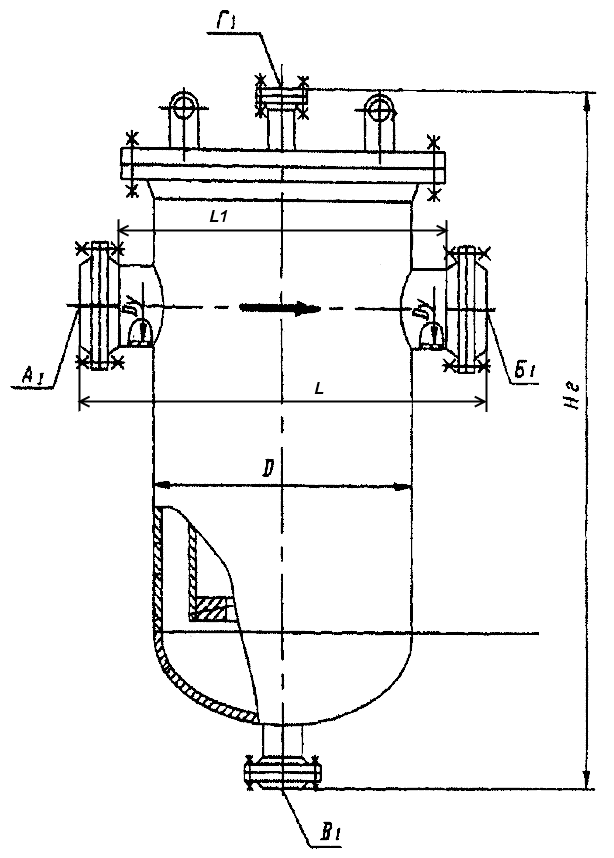

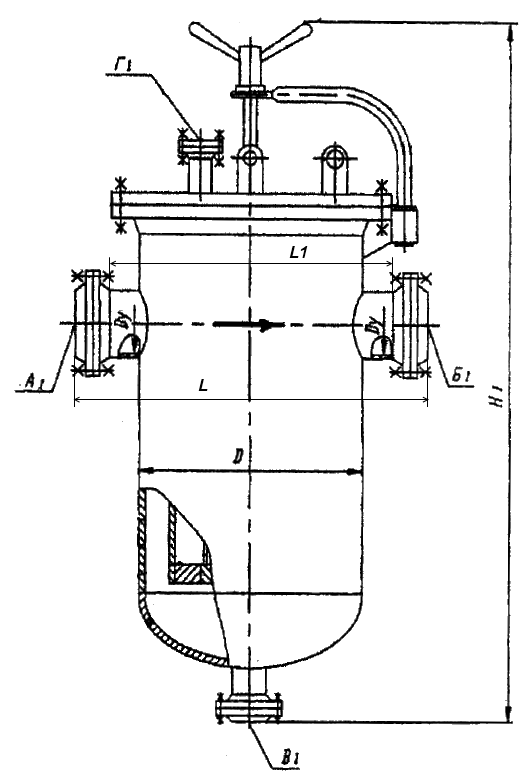

Изготавливаются два конструктивных исполнения фильтров по способу соединения с трубопроводом: исполнение 1 – на фланцах; исполнение 2 – с помощью сварки.

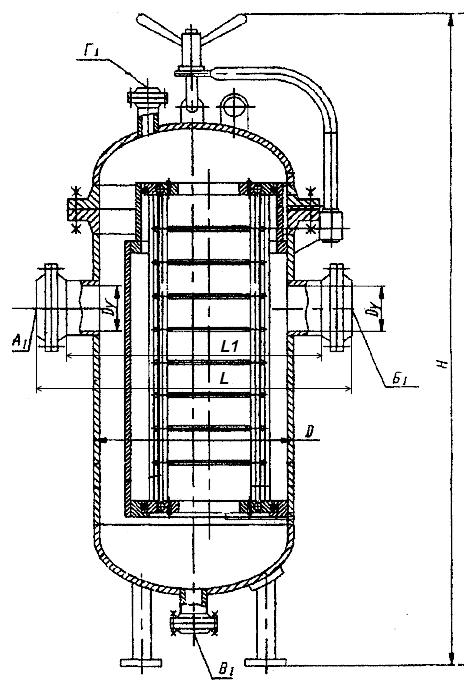

Фильтры могут быть выполнены на цилиндрических опорах или на опорах-стойках.
Фильтры могут оборудоваться наружными теплообменными устройствами, в том числе системой электрообогрева.
Пример условного обозначения:
СДЖ 250-1,6-2-2-М-И-Т-Э ТУ 3616-001-64790212-2012,
где СДЖ – сетчатый дренажный жидкостный; 250 – условный проход трубопровода, мм; 1,6 – условное давление, МПа; 2 – конструктивное исполнение; 2 – материальное исполнение; М – с требованиями по межкристаллитной коррозии; И – подлежащий теплоизоляции; Т – подлежащий термообработке; Э – в экспортном исполнении.
